EUL-SB-LED
Lennujaama ruleerimistee LED-tuli
Vastavus standarditele
CAAC: AC-137-CA-2015-01 ja 03
SAC: GB/T 7256
ICAO: lisa 14, I köide
IEC: TS 61827
FAA: AC 150/5345-46;EB NO.67
NATO: STANAG 3316
Rakendus/kasutus
Airport Taxiway stopbar tuli
Funktsioonid
Kiirelt väljuvate ruleerimisteede LED-indikaatortuli iseloomustab pikk kasutusiga, tõhus energiasääst ja hooldus
-vaba, mis toob tohutut majanduslikku kasu
Eraldi prisma konstruktsiooniprojekt ja tootmisprotsess suurepärase optilise jõudluse tagamiseks
Range LED-värvihaldus, et tagada esmaklassiline värvide järjepidevus
Ühtlane hämarduskõver halogeenlambiga, mis vastab FAA standarditele
Spetsiaalne juhtimisahel ja soojusjuhtimise lahendus, mis parandab oluliselt valgustite töökindlust ja kasutusiga
Võimsustegur üle 0,9, minimeerides elektrivõrgu häired
Valikuline ühe lambi rikke tuvastamise funktsioon, mis võimaldab valgusdioodi rikke korral valgust halogeenlambina avada
Spetsiaalselt disainitud struktuur, mis ulatub ainult 6,35 mm kõrgemale viimistlusastmest
Ülemine kate on lameda valguse pinnaga, et vältida vee kogunemist ja tagada kõrge valgustõhusus
Võrdse tugevusega konstruktsiooniga ülemine kate ja sepistamine, millel on esmaklassiline mehaaniline, tõkkevõime ja löögikindlus
Sile ülemine kate ilma terava servata, et vältida lennuki rehve
kahjustav
Valgustusseadme põhikorpus on valmistatud kõrge soojusjuhtivusega alumiiniumsulamist, mis tagab hea soojuse hajumise
Põhikonstruktsioon on valmistatud spetsiaalse anodeerimisega korrosioonikindlast alumiiniumsulamist, kõik kinnitusdetailid on valmistatud roostevabast terasest, sobivad kasutamiseks karmides tingimustes
Osade ülitäpne töötlemine, et tagada kõigi mõõtmete kvaliteet ja täpsus
IP68 sissetungimise kaitseklass, mis talub kuni 138 kpa siserõhku või veesurvet, mis tekib lennuki löögist optilisele aknale
Vahetatavad, modulaarse disainiga komponendid, mis on kasutatavad kõikide 8-tolliste (6 mm) kõnniteel paiknevate LED-tulede seeriate jaoks, mis vähendab tõhusalt varusid.
Tellimisinfo
Tellimisel esitage üksikasjalik paigaldusteave, varuosad ja tarvikud tuleb tellida eraldi konkreetse tellimuse nr.
Paigaldamine
Joonis 1. 12" sügaval alusel |  |
Joonis 2. Ääriku otsekinnitus |  |
Täpsemat teavet leiate paigaldusjuhendist
Struktuure
| 1. esikaas 2. optiline kate 3. optilise katte tihend 4. LED-lampide komplekt 5. kerge keha 6.trafo | 7. juhikomplekt 8. kerge korpuse tihend 9. tagumine kaas 10. eesmine reguleerimiskruvi 11. pesumasin 12.hingitihvt | 13. tagumine reguleerimiskruvi 14. külgmine lukustuskruvi 15. seadistuskruvi 16. kehapõhi 17.veekindel nääre 18. pistik |
Tehnilised andmed
Valgusallikas: 2 punast LED-osakest
Võimsus: 10 VA
Võimsustegur: suurem või võrdne 0.96
IP klass: IP65
Fotomeetrilised andmed

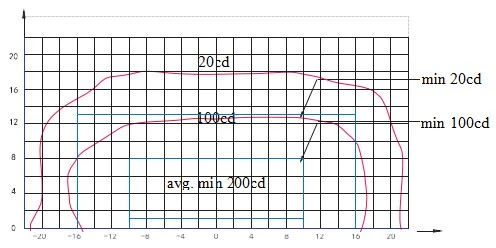

EUL-SB-LED (punane), ICAO joonis A2-12
Rakendus | Kaugtuli | Värv | Nõutav min. cd | Tegelik min. cd | ||
H | V | |||||
EUL-SB -LED | ICAO | ±10 kraadi | 1 kraad - 8 kraadi | Punane | 200 | 380 |
Pakkimisandmed
1 tuli
Mõõdud: 220×220×265 mm³
Ühiku netokaal: 3,5 kg
Brutokaal: 4.0 kg
Varuosad
Struc | Osa nimi | Tellimuse nr. | Kirjeldus |
2 | Optiline kate | 31108 | Esiklaas JJD |
3 | Optilise kaane tihend | 41110 | Esikaane tihenduskomponendid Kummiriba |
4 | LED-lampide komplekt | 979242- 12-R | LED-lamp 103 (12-O) Punane |
6 | Isolatsioonitrafo | 79125 | Rõngakujuline isolatsioonitrafo (35 W) |
8 | Lambi korpuse tihend | 41154 | O-rõngas 102*3 |
17 | Veekindel nääre | 48401 | Metallist veekindel nääre MG20×1,5 |
18 | Stiil 6 pistik | HT70603 | Sekundaarne kaabli pistik-A6 kahesooneline pistik (lame |
19 | Lambi hoidik | 942124 | 25 kraadine lambihoidja komplekt |
Aksessuaarid
Kirjeldus | Tellimuse nr. | |
1 | Äärik (10 tolli) | FL-10 |
2 | Äärik (12 tolli) G2 kruvi | FL-12-X-G2 |
3 | Habras ühendus (2 tolli) | FC-02 |
4 | Isolatsioonitrafo (45 W) | ITF-045-066 |
5 | Sekundaarne Calbe konnektori stiil 7 | REC 7 |
6 | Korrektor | 954211 |
7 | Isolatsioonitrafo kast | TJB-12 |
