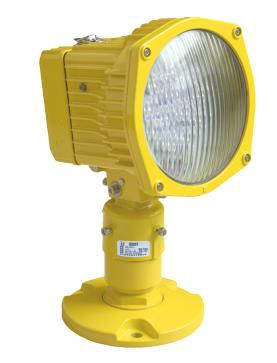

EUL-AP
KõrgendatudApproahCenter-lineLight
Vastavus standarditele
CAAC: AC-137-CA-2015-03 SAC: GB/T 7256
ICAO: 14. lisa 1. köide
IEC: TS 61827
FAA: AC 150/5345-46
NATO: STANAG 3316
Rakendamine/kasutamine
lähenemine keskjoone valgusele
Funktsioonid
l Patenteeritud optiline disain, mis tagab täieliku valgustuskoha, kui klaas on lennujaama kõrgendatud lähenemise keskjoone valguse jaoks osaliselt varjatud.
l Rahvusvaheline standardne PK30D eelfookuspirn täpse positsioneerimise ja esmaklassilise valguse jaotumise täpsusega.
l Isejoonduv optiline komponent, mis ei vaja pirni ja optiliste komponentide vahetamisel ümberkalibreerimist.
l Patenteeritud reflektori disain, külma valguse tassi töötlemine, temperatuuri kõikumised ei põhjusta klaasis ja filtris pragusid.
l Kompaktne struktuur ja atraktiivne välimus, väikese tuulepoolse alaga ja tugeva võimega gale'ide vastu.
l Põhikorpus on valmistatud korrosioonivastase pinnaga alumiiniumisulamist, kõik kinnitusdetailid on valmistatud roostevabast terasest, mis sobib karmiks keskkonnakasutuseks.
l Ülitäpne osade töötlemine, et tagada kõigi mõõtmete kvaliteet ja täpsus.
l Sepistatud frangible seade, millel on täpne töötlemine, mis vastab FAA standarditele, tagades hea stabiilsuse ja töökindluse.
l IP65-klassi kinnitusdetailide sissepääsukaitse, hoidke sisemust tolmu eest
l Kinnitusseadet saab ühendada nii ühe- kui ka kahetollise pikenduspostiga, mis tagab mugava ja turvalise paigaldamise.
l Kalibraatorit saab suure täpsusega paigaldada otse kehale.
l Tööriistavaba hooldus, lihtsam lahti võtta ja pirni vahetada.
l Vahetatavad modulaarselt kavandatud komponendid, mida saab kasutada igasuguste kõrgendatud ühesuunaliste tulede puhul (halogeenitüüp), mis vähendab tõhusalt varusid.
Struktuur
1. esikaas | 8.kerge keretihend | 15.külglukustuskruvi |
2. optiline kate | 9. tagumine kate | 16. keha alus |
3. optiline kate tihend | 10. hinge tihvt | 17. seadke kruvi |
4. helkur | 11. eesmine reguleerimiskruvi | 18. lambipesa |
5. kerge keha | 12. pesur | 16. veekindel nääre |
6. laternahoidja | 13. hinge tihvt | 20. pistik |
7. lam | 14. tagumine reguleerimiskruvi |
Tellimise info
Palun esitage tellimisel üksikasjalik paigaldusinfo, varuosad ja tarvikud tuleb eraldi tellida konkreetse tellimusega nr.
Paigaldus
|
|
Joonis 1. Pikenduspostil | Joonis 2. 12" sügaval alusel. |
| |
| Joonis 3. Lähenemismastil. | |
* Täpsema info leiate paigaldusjuhendist
Valgusallikas
Lamp: Üks 150W /6.6A Pk30d Prefocus halogeenlamp.
Fotomeetrilised andmed
EUL-AP(valge),ICAO joonis A2-1( vertikaalne kaugtulede katvus 0°—11°)
Rakendus | Kaugtuled |
Värv | Nõutav | Tegelik | ||
H |
V | |||||
EUL-AP | ICAO | ± 10° | 0° — 11° | Valge | 20000 | 23445 |
± 10° | 0.5 °— 11.5 ° | Valge | 20000 | 21160 | ||
± 10° | 1.5 °— 12.5 ° | Valge | 20000 | 23579 | ||
± 10° | 2.5 °— 13.5 ° | Valge | 20000 | 21959 | ||
Pakkimise andmed
1 kõrgendatud ligh | Mõõdud: 220×220×265 mm³ |
| Ühiku netokaal: 1,91 kg | Brutokaal: 2,33 kg |
Tarvikud
Kirjeldus | Korralduse nr. | |
1 | Äärik (10 tolli) | FL-10 |
2 | Äärik (12 tolli) G2 kruvi | FL-12-X-G2 |
3 | Frangible Coupling (2 tolli) | FC-02 |
4 | Isolatsioonitrafo (150 W) | ITF-150-066 |
5 | Sekundaarne Calbe-pistiku stiil 7 | REC 7 |
6 | Korrektor | 954211 |
7 | Isolatsiooni trafo kast | TJB-12 |
Varuosad
Struc nr. | Osa nimi | Orde r nr. | Kirjeldus |
2 | Optiline kate | 31108 | Esiklaas JJD |
3 | Optiline kaanetihend | 41110 | Esikaane tihenduskomponendid Kummist riba |
4 | Peegeldi | 31108 | Esiklaas JJD |
6 | Laterna hoidik | 945518 | Kõrgendatud valgusega lambihoidja laternahoidja assy PK30D jaoks |
7 | Lamp | L64361 | Eelfookusega halogeenlamp 150W 6.6A |
8 | Lambi korpuse tihend | 41111 | Tagakaane tihendustihend |
18 | Lambi pesa | 41221 | Lambi pesa |
19 | Veekindel nääre | 48404 | Metallist veekindel nääre MG18×1.5 |

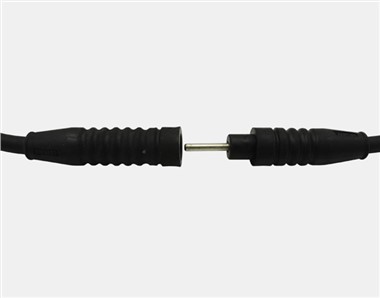

20 | Stiil 6 pistik | HT70603 | Sekundaarkaabli pistik -A6 kahe südamikuga pistik (lame |
Hinged | 945519 | Tagakaane hinge (Assy) |
