TGSL-H(BP)
LED lennujaama juhised sildid
Vastavus standarditele
CAAC:MH/T 6011
ICAO: lisa 14, I köide
FAA: AC 150/5345-44
Rakendus/kasutus
LED lennujaama suunavad sildid, sh
Kohustuslikud juhised, teabesildid ja asukohasilt
Funktsioonid
Tähemärkide vormid, värvilisus ja heledus, ühtlussuhe vastavalt ICAO lisa 14 sätetele
LED-riba iseloomustab pikk tööiga, energiakõne, hooldusvaba, mis toob klientidele tohutut majanduslikku kasu
Tippbrändi LED ja patenteeritud draiveri ahel, mis parandab oluliselt valgustite töökindlust ja kasutusiga
LED-draiver võimaldab 5-astmelist heleduse reguleerimist, kusjuures valguse intensiivsuse kõikumine on väiksem kui 5 protsenti
Range LED-värvihaldus tagab esmaklassilise värvi ühtluse ja puhtuse
Sisemine peegeldusvalgustus tagab ühtlasema heleduse ilma varjudeta
4,5 mm paksune polükarbonaatmaterjalist paneel, mis sisaldab UV-kindlaid kihte ning on ka löögi- ja kulumiskindel
Alumiiniumraami konstruktsioon koos tugisambaga läbib sildi sisemust, jäik konstruktsioon, vastupidav ja tuulekindel
Mitu veekindlat konstruktsiooni kõrge sissetungikaitsega
Juhi vooluringi moodulkonstruktsioon, lihtsam hooldada
Juhilülitus on töökindluse suurendamiseks integreeritud liigpingekaitse funktsiooni ja ülekuumenemiskaitsemooduliga
Võimsustegur on üle 0,9 kõigis 5 heledusastmes
EMI vastavalt FAA nõuetele, sertifitseeritud vastavalt FCC Part15 klassi A standardile
Tööriistavabad eemaldatavad esipaneelid, mis on mugavad igapäevaseks puhastamiseks ja hooldamiseks
FAA nõuetele vastavad täppistöötlusega purunevad liitmikud, mis tagab stabiilse ja usaldusväärse jõudluse
Põhikorpus on valmistatud korrosioonivastase töötlusega alumiiniumisulamist, kõik kinnitusdetailid on valmistatud roostevabast terasest, sobivad kasutamiseks karmides tingimustes
Standardketid, mis takistavad kinnitusest purunenud siltide lendumist
Suur äärik, et parandada tähise tuulekindluse võimet

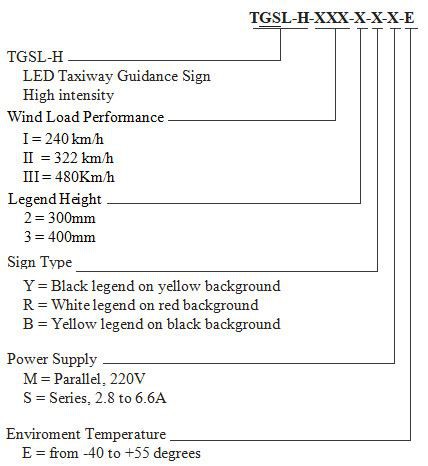

Tellimisinfo
Esitage üksikasjalik legendi teave ja konkreetne sisu, osad ja tarvikud tuleb tellida eraldi tellimuse nr.
Ehitus
 | 1.PC paneel 2.Eesmine raam 3. Polt 4.LED lamp 5.LED-lambi ajam 6.Raam 7.Habras varras 8.Alusplaat |

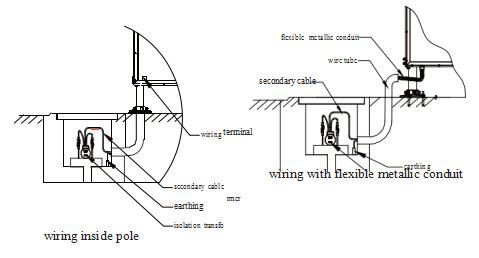

Ühendus
Paigaldamine
 | |
 |  |
 |  |
 | |
* Vaata täpseid mõõtmeid tootejuhendist
lAksessuaarid
Struktuuri nr. | Osa nr. | Tellimuse nr. | Kirjeldus |
| 2 | LED-draiver | 60871 | LED-draiver TGSL-i jaoks |
| 3 | LED riba | 960A04 | LED-riba (H300) |
| 960A02 | LED-riba (H3400) | ||
| 5 | Toetuspoolus | 60845-Ⅰ | TüüpⅠ Tugipoolus |
| 60845-Ⅱ | TüüpⅡ tugiposti | ||
| 60845-Ⅲ | TüüpⅢ tugiposti | ||
| 6 | Äärik | 27691 | Äärik 240 |
| 7 | Riba ühendusjuhe | 71804 | Riba ühendusjuhe |
Hinge | 946341 | Hinge | |
Vee lekke kate Assy | 948418 | Veelekke katte komplekt | |
Terminaliplokk | SV3.{1}} | Y-tüüpi isolatsiooni külmpressimisklemm |
Tehnilised andmed
Võimsustegur: > 0.9
Toide: 2,8 kuni 6,6 A seeriatoide või 220 V paralleeltoiteallikas
Tuulekoormus: 240 km/h, 322 km/h või 480 km/h
Kaitsetase: IP54
Keskkonnatemperatuur: -40 kraadi kuni pluss 55 kraadi
Võimsuse määramine
Lamp | 50W | 100W | 150W | 200W | Võimsus | |
kogus | Tegelik võimsus | Tegelik võimsus | Tegelik võimsus | Tegelik võimsus | faktor | |
1 | 7 | 45/47 | 45/47 | 45/47 | 45/47 | 0.95 |
2 | 8 | 49/51 | 49/51 | 49/51 | 49/51 | 0.95 |
3 | 9 | 53/55 | 53/55 | 53/55 | 53/55 | 0.95 |
4 | 10 | 57/60 | 57/60 | 57/60 | 57/60 | 0.95 |
5 | 11 | 61/64 | 61/64 | 61/64 | 0.95 | |
6 | 12 | 65/68 | 65/68 | 65/68 | 0.95 | |
7 | 13 | 68/71 | 68/71 | 68/71 | 0.95 | |
8 | 14 | 72/75 | 72/75 | 72/75 | 0.95 | |
9 | 15 | 76/80 | 76/80 | 76/80 | 0.95 | |
10 | 16 | 80/84 | 80/84 | 80/84 | 0.95 | |
11 | 17 | 83/88 | 83/88 | 83/88 | 0.95 | |
12 | 18 | 86/91 | 86/91 | 86/91 | 0.95 | |
13 | 19 | 90/95 | 90/95 | 90/95 | 0.94 | |
14 | 20 | 94/100 | 94/100 | 94/100 | 0.94 |
