EUL-THW-LED
LED-lennujaama lennuraja lõputuli
Vastavus standarditele
CAAC:AC-137-CA-2015-01 ja 03
SAC: GB/T 7256
ICAO: 14. lisa I köide
IEC: TS 61827
FAA: AC 150/5345-46 ja EB NR.67
NATO: STANAG 3316

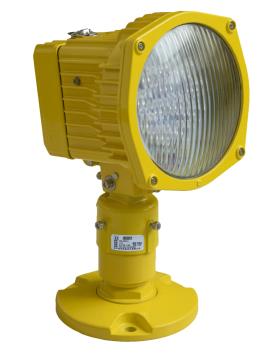

LED-lennujaama lennuraja lõputuli
Lennujaama lennuraja lõputuli
Funktsioonid
LED-lennujaama lennuraja otsavalgustit iseloomustab pikk tööiga, energiavestlus, hooldusvaba, mis toob klientidele tohutut majanduslikku kasu
Patenteeritud optiline disain, mis tagab täieliku valgustuskoha, kui klaas on osaliselt varjatud
Range LED-värvihaldus esmaklassilise värvi konsistentsi tagamiseks
Faa standarditele vastav halogeenvalgustite valguse jaotus
Patenteeritud juhiahela ja soojusjuhtimise lahendus, mis parandab oluliselt valgustite töökindlust ja kasutusiga
Võimsustegur üle 0,9, mis minimeerib elektrivõrgu häireid
Mittekohustuslik üksiklaterna rikke tuvastamise funktsioon, mis võimaldab valgusel simuleerida halogeenlambi avatud vooluringi
Kompaktne struktuur ja atraktiivne välimus, väikese tuulepoolse alaga ja tugeva võimega gale'ide vastu
Põhikorpus on valmistatud korrosioonivastase pinnaga alumiiniumisulamist, kõik kinnitusdetailid on valmistatud roostevabast terasest, sobivad karmiks keskkonnakasutuseks
Ülitäpne osade ja komponentide töötlemine, et tagada kõigi mõõtmete kvaliteet ja täpsus
Sepistatud frangible seade, millel on täpne töötlemine, mis vastab FAA standarditele, tagades hea stabiilsuse ja töökindluse
IP65-klass kaitstud tolmu täieliku sissetungi eest
Kinnitusseadet saab ühendada nii ühe- kui ka kahetollise pikenduspostiga, mis tagab mugava ja turvalise paigaldamise.
Kalibraatorit saab paigaldada suure täpsusega otse kehale
Vahetatavad, modulaarselt kujundatud komponendid, mida saab kasutada igasuguste kõrgendatud ühesuunaliste tulede puhul (LED-tüüpi), mis jooksevad tõhusalt mööda varusid.
Informa tellimineMine
Palun esitage tellimisel üksikasjalik paigaldusinfo, varuosad ja tarvikud tuleb eraldi tellida konkreetse tellimusega nr.
Paigaldus
|
|
|
Joonis 1. 12" sügaval alusel |
Joonis 2. Ääriku otsene kinnitus |
* Täpsema info leiate paigaldusjuhendist
Struktuur
| 1. esikaas 2. optiline kate 3. optiline kate tihend 4. LED-lamp assy 5. kerge keha 6.trafo |
7. juhi assy 8. kerge keretihend 9. tagumine kate 10. eesmine reguleerimiskruvi 11. pesumasin 12.hinge tihvt |
13. tagumine reguleerimiskruvi 14. külglukustuskruvi 15. seadke kruvi 16. keha alus 17.veekindel nääre 18. pistik |
Spetsifikatsioonid
Valgusallikas: 4 punast LED-osakest
Võimsus: 14VA
Võimsustegur: ≥0,9
IP-klass:IP65
Fotomeetrilised andmed
EUL-ED-LED (punane), ICAO joonis A2-8, FAA L-862E
|
Rakendus |
Kaugtuled |
Värv |
Nõutav |
Tegelik |
||
|
H |
V |
|||||
|
EUL-ED -LED |
ICAO |
±6° |
0.25°—4.75°/ |
Punane |
2500 |
4082 |
Pakkimise andmed
1 valgus
Mõõdud: 220×220×265 mm³
Ühiku netokaal: 3,5 kg
Brutokaal: 4,0 kg
Varuosad
|
Struc nr. |
Osa nimi |
Orde r nr. |
Kirjeldus |
|
2 |
Optiline kate |
31108 |
Esiklaas JJD |
|
3 |
Optiline kaanetihend |
41110 |
Esikaane tihenduskomponendid Kummist riba |
|
4 |
LED Lamp Assy |
979242-12-R |
LED lamp 103 (12-O) punane |
|
6 |
Isolatsiooni trafo |
79125 |
Rõngasvormi isolatsioonitrafo (35W) |
|
8 |
Lambi korpuse tihend |
41154 |
O-rõngas 102*3 |
|
17 |
Veekindel nääre |
48401 |
Metallist veekindel nääre MG20×1.5 |
|
18 |
Stiil 6 pistik |
HT70603 |
Sekundaarkaabli pistik -A6 kahe südamikuga pistik (lame |
|
19 |
Laterna hoidik |
942124 |
25°Lambi hoidja Assy |
Tarvikud
|
|
Kirjeldus |
Korralduse nr. |
|
1 |
Äärik (10 tolli) |
FL-10 |
|
2 |
Äärik (12 tolli) G2 kruvi |
FL-12-X-G2 |
|
3 |
Frangible Coupling (2 tolli) |
FC-02 |
|
4 |
Isolatsioonitrafo (45 W) |
ITF-045-066 |
|
5 |
Sekundaarne Calbe-pistiku stiil 7 |
REC 7 |
|
6 |
Korrektor |
954211 |
|
7 |
Isolatsiooni trafo kast |
TJB-12 |
